Anwendung / Einsatz


Im Maschinen-, Apparate-, Hoch- und Tiefbau, im Brückenbau, in Industrieanlagen und Anlagen der Chemischen und Petrochemischen Industrie ist das exakte und wirtschaftliche Einrichtungen verschiedenster Maschinen und Anlagen von großer Bedeutung.

Mit HS-Nivellierspindeln wird eine sichere und exakte Einrichtung und Nivellierung erreicht.

Die HS-Nivellierspindeln werden zwischen dem Fundament und dem Grundrahmen bzw. der Maschinensohlplatte in Position gebracht und bei Bedarf mit Kunststoffmörtel fixiert.

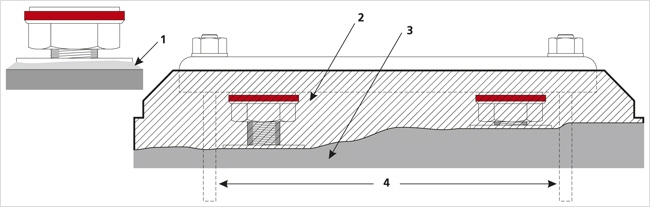

1. Kunsstoffmörtel 2. Aufbeton 3. Fundament 4. Fundamentanker


Nachdem Ihr Montageobjekt aufgesetzt ist, wird an der HS-Nivellierspindel die Höheneinstellung mit einem Gabelschlüssel von der Seite durchgeführt. Bei der Variante AT richten Sie von oben mit einem Inbusschlüssel ein.

Wenn die erforderliche Position Ihres Objektes erreicht ist, erfolgt dessen Befestigung durch Fundamentschrauben. Diese Anker vermeiden ein Aufschwimmen bzw. Verschieben beim anschließenden Vergießen.

Anschließend werden die HS-Nivellierspindeln und der Grundrahmen bzw. die Maschinensohlplatte mit Beton vergossen.

Mit dem Einsatz der HS-Nivellierspindeln bringen Sie Ihre Maschinen oder Anlage schnell und millimetergenau in Position. Gleichzeitig reduzieren Sie die Aufstellzeit und den Bedarf eines Krans, im Vergleich zum Einrichten mit Blechpaketen.

HS-Nivellierspindeln können außerdem als Werkzeug für Bewegungen wie Heben, Senken und Verschieben eingesetzt werden. Wir liefern sie auch mit Montageplatten mit Gewindebohrungen aus, damit diese sofort an Ihre Anlage angeflanscht werden können.

Anwendungsbereiche
• Ventilatoren
• Pumpen
• Kompressoren
• Plattformen für chemische und petrochemische Anlagen
• Pipelines und Pumpstationen
• Trockner
• Fertigungslinien im Automobilbau
• Musterbau
• Hochbau
• Messtische
